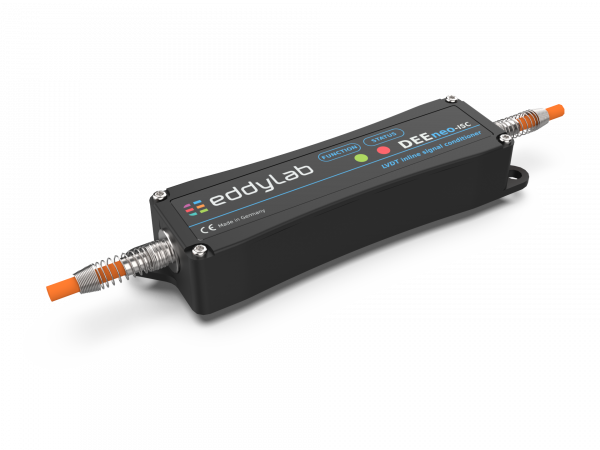

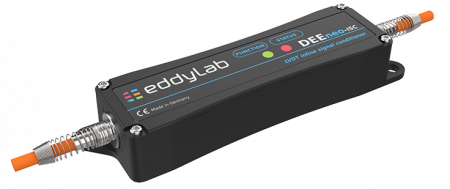

DEEneo-ISC (Inline Signal Conditioner)
Die neue Kabelelektronik DEEneo-ISC (Inline Signal Conditioner) ist eine ins Sensoranschlusskabel integrierte Auswerteelektronik für induktive Sensoren von eddylab GmbH und das Nachfolgeprodukt der eddylab LVDT-Kabelelektonik KAB. Das Elektronikgehäuse ist unverändert, so dass sich die alte und neue Elektronik 1:1 austauschen lassen in Bezug auf Geometrie und Verkabelung.
Key Facts
- Der Inline Trägerfrequenz-Messverstärker DEEneo-ISC wurde entwickelt für den Betrieb von induktiven Sensoren nach dem LVDT-Prinzip (Vollbrücke) und wird in das Sensoranschlusskabel integriert. Die Elektronik übernimmt die Sensorversorgung und wandelt das Sensorsignal mit Hilfe eines Mikrocontrollers in ein normiertes, analoges Ausgangsignal.
- DEEneo-ISC ist konzipiert für den Betrieb von eddylab LVDT Wegaufnehmern mit festem Kabelausgang oder 4-poligem M12-Steckerausgang.
- Der Betrieb aller handelsüblichen LVDT-Sensoren ist ebenfalls möglich. Bitte kontaktieren Sie eddylab für den Anschluss von Sensoren anderer Hersteller unter: sales@eddylab.de.
- Für eine optimale Performance der Messkette lassen sich Frequenz und Amplitude mit Hilfe der Konfigurationssoftware eddySetup einstellen. Ein Drucktaster (SET-Button) dient zur Basiskonfiguration sowie dem Setzen der Messbereichsgrenzen – ein komfortables und schnelles Anpassen an die Kundenanwendung wird dadurch ermöglicht.
- Sofern möglich, kalibriert eddylab Sensor und Elektronik als Messkette. Für höchste Anforderungen an die Genauigkeit kann die Sensorkennlinie linearisiert werden.

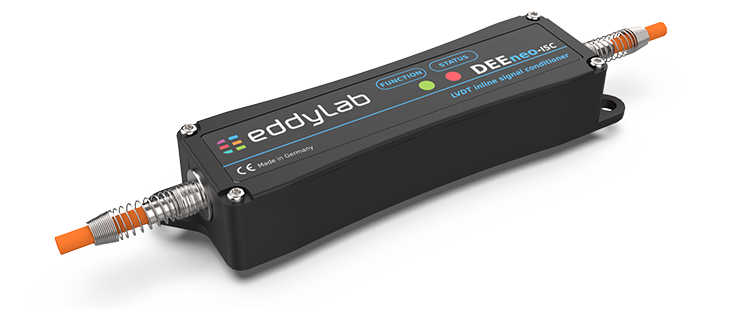

Nachfolgemodell:
DEEneo-ISC
Features:
- Versorgung: 9…36 VDC
- Ausgangssignal: Wählbar 0…20 mA, 4…20 mA, 0…5 V, 0…10 V, ±5 V, ±10 V
- Signalverarbeitung: digital durch Micoprozessor
- Auflösung: 16 bit
- Stromaufnahme: 70 mA bei 24 VDC,
130 mA bei 12 VDC
- Sensorversorgung: Standard/ 3V / 3,3 kHz, softwareseitig konfigurierbar
- Kabelbrucherkennung: Ja
- Signalabgleich per SET-Button
- Linearisierung Sensorkennlinie optional möglich

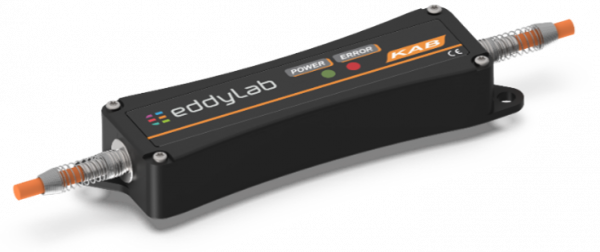

Vorgängermodell:
KAB Kabelelektronik
Features:
- Versorgung.: 9…36 VDC
- Ausgangssignal: Wählbar 0…20 mA, 4…20 mA, 0…5 V, 0…10 V, ±5 V, ±10 V
- Signalverarbeitung: analog
- Auflösung: umgerechnet ca. 13 bit
- Stromaufnahme: 75 mA bei 24 VDC,
150 mA bei 12 VDC
- Sensorversorgung: Standard: 3V / 3,3 kHz,hardwareseitig konfigurierbar
- Kabelbrucherkennung: Ja
- per Dip-Schalter und Trimmpotentiometer
- Linearisierung Sensorkennlinie nicht möglich

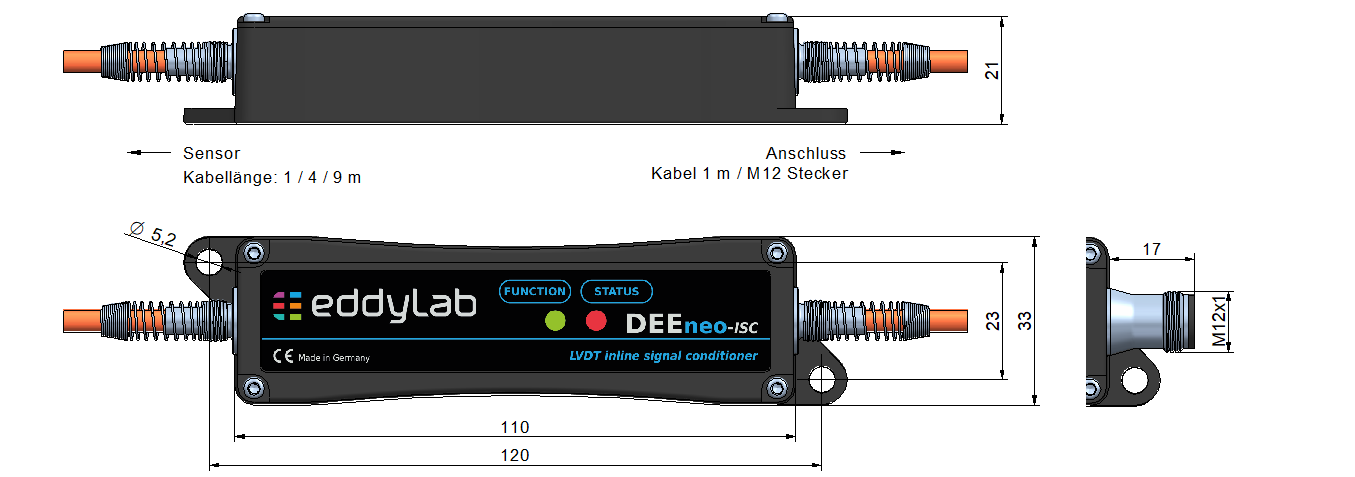

Technische Zeichnung DEEneo-ISC
