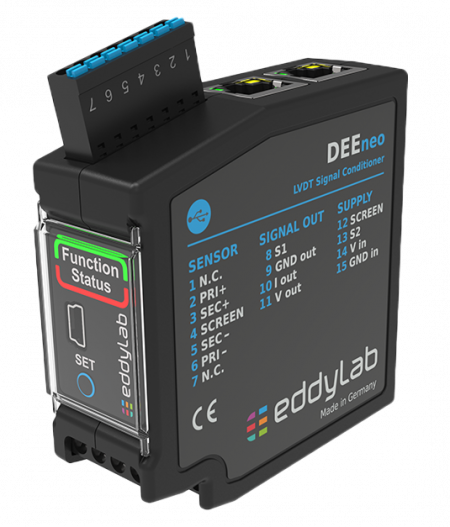

DEEneo (Digitale Externe Elektronik)
Ab Quartal 04/2024 sind die neuen LVDT Elektroniken DEEneo und DEEneo-ISC von eddylab GmbH mit digitaler Signalverarbeitung sowohl für den Schaltschrankeinbau als auch als Kabelelektronik erhältlich. Dank modernem Mikrocontroller sind sie einfach zu konfigurieren und mit allen handelsüblichen LVDT-Sensoren kompatibel. Die Signaleinstellung erfolgt mühelos über eine praktische Teach-Funktion per Taster.
Key Facts
- DEEneo steht für "Digital External Electronics" und ist das Nachfolgeprodukt der LVDT Elektronik IMCA für Schaltschrankeinbau von eddylab.
- DEEneo-ISC steht für "Inline Signal Conditioner" und ist das Nachfolgeprodukt der LVDT Kabelelektronik KAB.
- Die LVDT Elektroniken IMCA und die Kabelelektronik KAB werden abgekündigt und sind ab Ende September 2024 nicht mehr erhältlich.
- DEEneo basiert auf einer digitalen Signalverarbeitung, hat neue Gehäusemaße sowie analoge und digitale Ausgänge. Damit sind das Vorgängermodell IMCA und das Nachfolgemodell DEEneo nicht 1:1 austauschbar!
- Bei der ins Sensorkabel integrierten Elektronik DEEneo-ISC bleibt das Elektronikgehäuse unverändert. In Bezug auf Geometrie und Verkabelung lassen sich alte und neue Elektronik 1:1 austauschen.
- Hervorragendes Preis-Leistungs-Verhältnis
Unsere neuen Modelle bieten zudem zahlreiche interessante Funktionen, die Ihnen in naher Zukunft zu Verfügung stehen werden.
Zukünftige Features der neuen Elektroniken
- Digitale Schnittstellen: Profinet, EtherNet/IP, RS485, EtherCAT, etc.
- Kundenseitige Konfiguration durch Software oder Web-Interface
- Kundenseitige Linearisierung
- Konfiguration der Schaltausgänge (z. B. Komparatorfunktion)

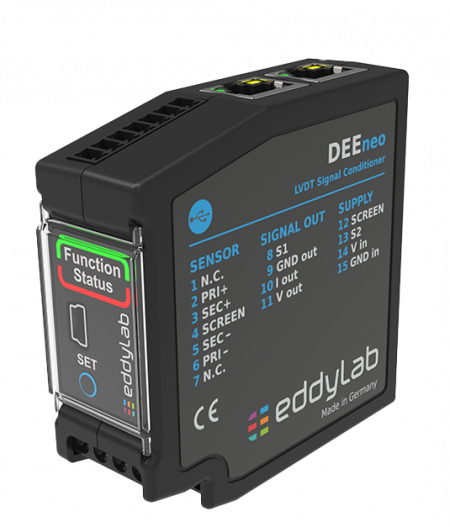

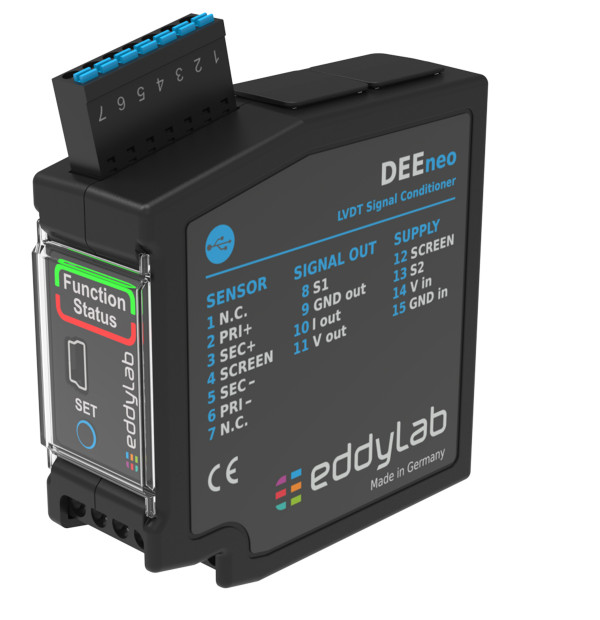

Nachfolger: DEEneo
Features:
- Maße: 77 x 75 x 26 mm
- Versorgung: 9...36 VDC
- Signalverarbeitung: digital durch Micoprozessor
- Auflösung: 16 bit
- Stromaufnahme: 70 mA bei 24 VDC, 130 mA bei 12 VDC
- Sensorversorgung (Standard): 3V / 3,3 kHz,
softwareseitig modifizierbar
- Kabelbrucherkennung: Ja
- Alarmsignal: Open Drain bis 60 V
- Schaltausgang: Ja
- SignalabgleichL per Teach-Button auf Sensor
- Linearisierung Sensorkennlinie: Ja, optional möglich

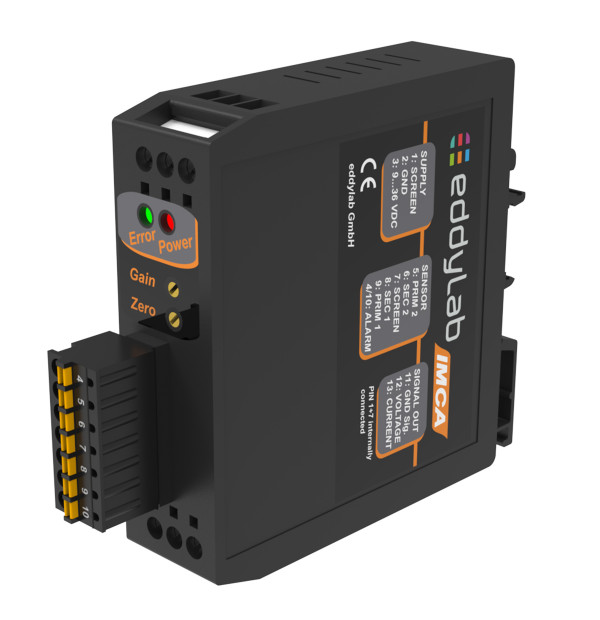

Vorgänger: IMCA
Features:
- Maße: 79 x 74 x 22,5 mm
- Versorgung.: 9...VDC
- Signalverarbeitung: analog
- Auflösung: umgerechnet ca. 13 bit
- Stromaufnahme: 75 mA bei 24 VDC, 150 mA bei 12 VDC
- Sensorversorgung (Standard): 3V / 3,3 kHz,
hardwareseitig konfigurierbar
- Kabelbrucherkennung: Ja
- Alarmausgang: Ja, max. 14V und 30 mA
- Schaltausgang: Nein
- Signalablgeich: per Dip-Schalter und Trimmpotentiometer
- Linearisierung Sensorkennlinie: Nein

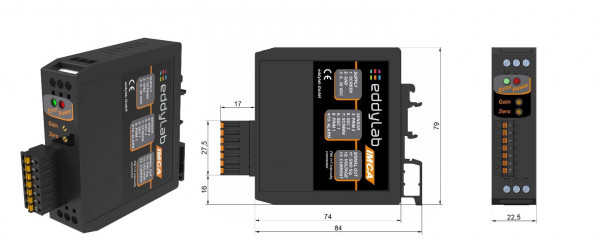

Technische Zeichnung IMCA

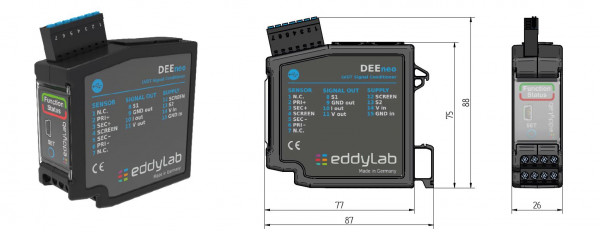

Technische Zeichnung DEEneo

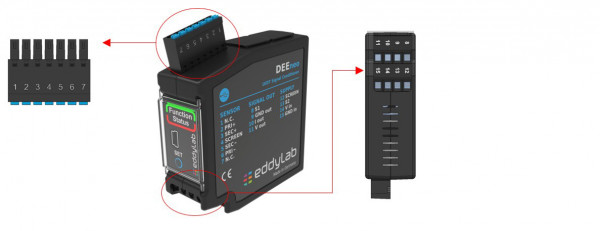

Anschluss / Belegung DEEneo
| KLEMMEN |
TECHNIK |
MAX. QUERSCHNITT |
HINWEIS |
| 1-7 |
Push-in-Federzug |
1,5 mm² |
Aderendhülsenlänge 12 mm |
| 8-15 |
Schraubklemme |
2,5 mm² |
Anzugsmoment 0,5 Nm |
| KLEMMEN |
FUNKTION |
BERMERKUNG |
LITZENFARBE EDDYLAB KABEL |
| |
|
|
TPE-KABEL |
PTFE-KABEL |
| 1 |
N.C. |
nicht belegt |
|
|
| 2 |
PRI+ |
Primärspule |
weiß |
weiß |
| 3 |
SEC9+ |
Sekundärspule |
schwarz |
grün |
| 4 |
SCREEN |
Schirm |
|
|
| 5 |
SEC- |
Sekundärspule |
blau |
braun |
| 6 |
PRI- |
Primärspule |
braun |
gelb |
| 7 |
N.C. |
nicht belegt |
|
|
| 8 |
S1 |
Schaltausgang |
|
|
| 9 |
GND out |
GND Signal |
|
|
| 10 |
I out |
Signal, z.B. 4...20 mA |
|
|
| 11 |
V out |
Signal, z.B. 0...10V |
|
|
| 12 |
SCREEN |
Schirm |
|
|
| 13 |
S2 |
Alarm-/Schaltausgang |
|
|
| 14 |
V in |
Versorgungsspannung |
|
|
| 15 |
GND in |
GND Versorgung |
|
|

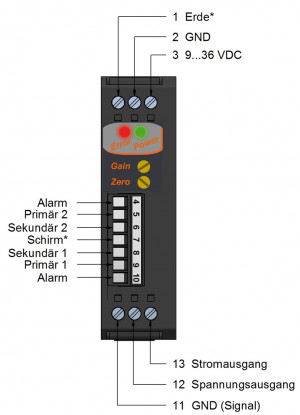

Anschluss / Belegung IMCA
